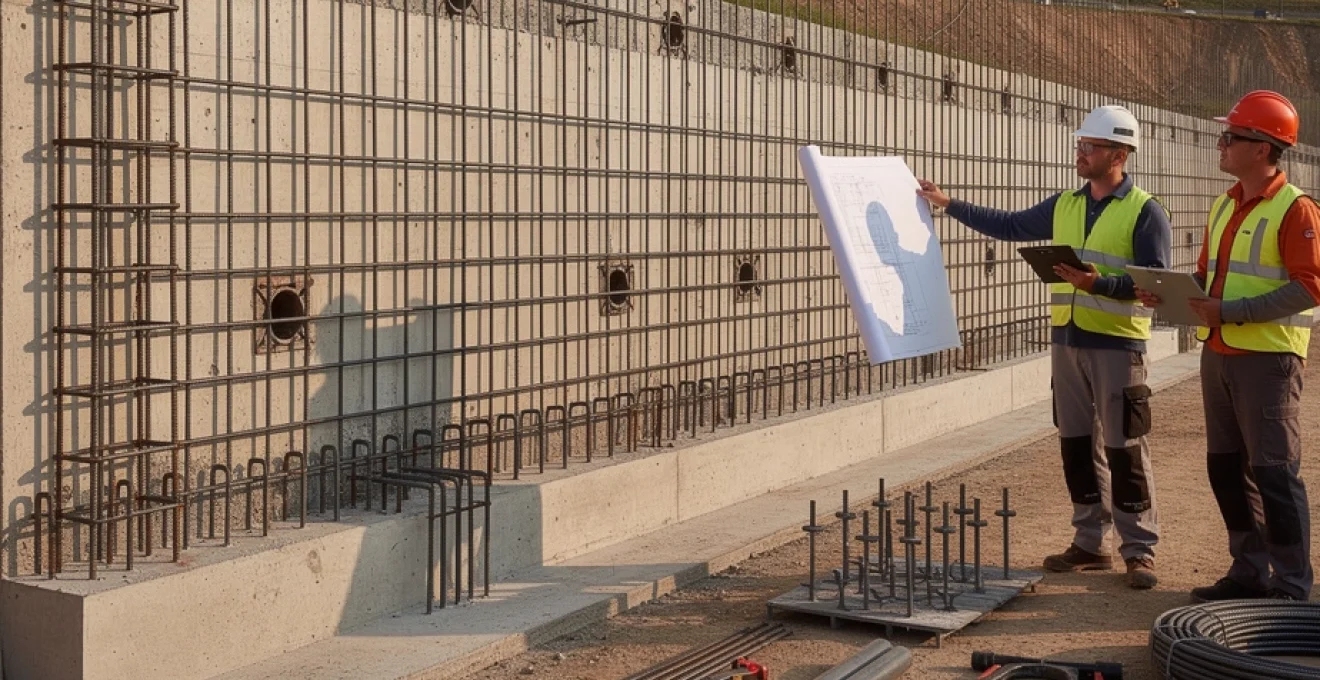

La construction d’un mur de soutènement représente un défi technique majeur qui ne tolère aucune approximation. Face aux poussées considérables des terres, le béton seul s’avère insuffisant pour garantir la stabilité de l’ouvrage. Le ferraillage constitue donc l’épine dorsale de ces structures, transformant un matériau fragile en traction en un composant résistant capable d’encaisser les contraintes les plus sévères. Selon les dernières données du secteur, près de 65% des pathologies observées sur les murs de soutènement résultent d’un dimensionnement inadéquat des armatures. Cette réalité souligne l’importance cruciale d’un calcul rigoureux et d’une mise en œuvre irréprochable du système d’armatures, depuis les fondations jusqu’aux zones les plus sollicitées de la structure.
Calcul des contraintes et dimensionnement du ferraillage selon l’eurocode 2
L’approche moderne du dimensionnement des murs de soutènement s’appuie sur les prescriptions de l’Eurocode 2, qui établit un cadre méthodologique précis pour le calcul des structures en béton armé. Cette norme européenne impose une démarche semi-probabiliste basée sur les états limites, distinguant clairement les vérifications à l’état limite ultime (ELU) et à l’état limite de service (ELS). Le dimensionnement du ferraillage nécessite une analyse rigoureuse des sollicitations, intégrant non seulement la poussée des terres mais également les surcharges d’exploitation, les effets du vent et les variations thermiques.
Détermination de la poussée des terres selon la théorie de rankine
La théorie de Rankine constitue la base du calcul de la poussée active des terres sur les murs de soutènement verticaux. Cette méthode considère que la pression latérale varie linéairement avec la profondeur, suivant la formule σh = Ka × γ × h, où Ka représente le coefficient de poussée active. Pour un sol cohérent avec un angle de frottement φ de 30°, ce coefficient atteint typiquement 0,33, générant des pressions substantielles dès les premiers mètres de hauteur.
L’application pratique de cette théorie révèle qu’un mur de 3 mètres de hauteur retenant un remblai de densité 18 kN/m³ subira une pression maximale de 26,8 kN/m² en pied d’ouvrage. Cette valeur, multipliée par la largeur d’influence, détermine l’effort tranchant et le moment fléchissant que devra reprendre le ferraillage vertical principal.
Application du coefficient de sécurité partiel γs pour les aciers haute adhérence
L’Eurocode 2 impose l’utilisation de coefficients de sécurité partiels pour tenir compte des incertitudes liées aux propriétés des matériaux. Pour les aciers haute adhérence de type FeE500, le coefficient γs s’élève à 1,15 dans les situations normales. Cette majoration influence directement le dimensionnement des sections d’armatures, imposant une résistance de calcul fyd = 500/1,15 = 435 MPa au lieu des 500 MPa caractéristiques.
Cette approche prudentielle garantit que la structure conserve sa capacité portante même en présence de variations défavorables des caractéristiques mécaniques des aciers. Les professionnels observent que cette sécurité supplémentaire
permet de limiter significativement le risque de rupture fragile ou de plastification prématurée des armatures, surtout en pied de mur où les moments sont maximum. En pratique, vous devez donc toujours raisonner avec les valeurs de calcul fcd et fyd, jamais avec les résistances caractéristiques brutes indiquées sur les fiches produits.
Calcul de la section d’armatures longitudinales asl minimale
Une fois la poussée des terres et les moments fléchissants déterminés, le dimensionnement du ferraillage de mur de soutènement passe par le calcul de la section d’acier longitudinale Asl. L’Eurocode 2 propose une approche simplifiée pour les sections rectangulaires en flexion simple, basée sur l’équilibre des moments et la capacité en traction des aciers. L’idée est de vérifier que le moment résistant MRd est supérieur ou égal au moment solliciteur MEd issu de la poussée des terres et des surcharges.
Dans un cas courant de mur en console encastré sur semelle, on peut considérer une section efficace en pied de mur et calculer la hauteur utile d (distance entre la fibre comprimée et l’axe des aciers tendus). La section minimale d’acier longitudinal est alors approximativement donnée par la relation Asl ≥ MEd / (z × fyd), avec z ≈ 0,9d. Cette formule permet de déterminer rapidement, pour un premier dimensionnement, le nombre et le diamètre des barres verticales nécessaires côté terrain.
Parallèlement, l’Eurocode impose un ferraillage minimal pour éviter les fissurations excessives et la fragilité de la section. Pour les zones tendues, ce pourcentage minimal d’acier s’établit généralement autour de 0,26% de la section de béton pour des aciers de nuance FeE500. En pratique, si le calcul conduit à une valeur d’Asl inférieure à ce minimum, vous devrez conserver au moins cette section minimale pour garantir un comportement ductile et une bonne répartition des fissures.
Vérification à l’ELS : limitation des contraintes dans l’acier FeE500
Le dimensionnement d’un mur de soutènement ne s’arrête pas à l’ELU. À l’état limite de service (ELS), l’objectif est de maîtriser les déformations et l’ouverture des fissures afin d’assurer la durabilité du béton armé soumis à la poussée des terres. Concrètement, il s’agit de limiter la contrainte dans l’acier à des valeurs inférieures à la limite d’élasticité réduite, et de contrôler l’espacement des armatures pour restreindre l’ouverture de fissures en zone tendue.
Pour un acier FeE500, l’Eurocode 2 fixe des contraintes admissibles réduites à l’ELS, souvent de l’ordre de 0,6 à 0,8 fois fyk selon la combinaison de charges considérée. Vous devez donc vérifier que la contrainte calculée dans les aciers de ferraillage de mur de soutènement reste inférieure à cette valeur, notamment en pied de mur et au niveau du talon. En complément, les formules de contrôle des fissures (méthodes simplifiées par espacement et diamètre des barres) permettent de vérifier que l’ouverture caractéristique wk reste généralement inférieure à 0,3 mm pour un ouvrage exposé aux intempéries.
Un mur qui se fissure trop largement laisse pénétrer l’eau et les agents agressifs jusqu’aux armatures, ce qui accélère la corrosion et met en péril la stabilité globale. D’où l’importance de ne pas se contenter d’un simple calcul de résistance, mais de pousser l’analyse à l’ELS pour garantir un mur de soutènement durable, qui ne demandera pas de réparation lourde après quelques années seulement.
Choix et disposition des armatures principales pour murs en béton armé
Une fois les efforts définis et la section d’acier calculée, vient la question très concrète du choix et de la disposition des armatures. C’est ici que le ferraillage de mur de soutènement prend tout son sens pratique, entre barres verticales principales, cadres, armatures de répartition et ancrages dans la semelle. Une bonne conception sur le papier ne vaut rien si la mise en plan du ferraillage n’est pas claire et cohérente avec les règles de l’art et les prescriptions de l’Eurocode 2.
Armatures verticales principales : barres HA16 à HA25 selon hauteur du mur
Les armatures verticales sont les muscles principaux de votre mur de soutènement en béton armé. Ce sont elles qui reprennent la flexion induite par la poussée des terres, exactement comme les fibres tendues d’une planche que l’on cherche à plier. Pour des hauteurs de mur supérieures à 2,0 m, le recours à des diamètres de barres compris entre HA16 et HA25 est courant, en fonction des résultats de la note de calcul.
Pour un mur de soutènement de 2 à 3 m de haut, un ferraillage typique peut par exemple s’articuler autour de barres HA16 ou HA20 disposées côté terrain, avec une densité plus élevée en pied de mur. Au-delà de 3 m, ou en présence de surcharges importantes (parking, voie carrossable, stockages), il n’est pas rare que l’ingénieur prescrive des HA20 à HA25, voire des nappes doublées pour renforcer la zone comprimée en cas de renversement potentiel. Vous l’aurez compris : plus le bras de levier de la poussée des terres augmente, plus le diamètre et la quantité d’acier vertical doivent être adaptés avec précision.
Il est également essentiel de répartir ces armatures sur l’épaisseur du voile de soutènement, tout en respectant les enrobages minimaux (en général 4 à 5 cm côté terre et côté extérieur pour un mur enterré). Une disposition courante consiste à placer la nappe principale côté remblai, avec éventuellement une nappe secondaire côté parement libre pour maîtriser les fissurations et les effets de retrait et de température.
Espacement des aciers longitudinaux : respect du ratio st ≤ 3h ou 400mm
Choisir le diamètre des barres ne suffit pas : leur espacement est tout aussi déterminant pour un ferraillage de mur de soutènement efficace. L’Eurocode 2 impose des limitations d’entraxes pour garantir une bonne répartition des contraintes et contrôler l’ouverture des fissures. Pour les armatures longitudinales (verticales) d’un voile, on retient usuellement la condition st ≤ min(3h ; 400 mm), où h est l’épaisseur du mur.
Concrètement, pour un voile en béton armé de 25 cm d’épaisseur, l’espacement maximal recommandé des barres verticales sera de min(3 × 250 mm ; 400 mm) = 400 mm. Mais dans la pratique, pour les murs de soutènement soumis à de fortes poussées, on se limite souvent à des entraxes de 150 à 250 mm afin de mieux distribuer les efforts et limiter les fissurations. Plus les barres sont rapprochées, plus le ferraillage travaille comme un filet homogène, à l’image d’une maille de grillage serrée qui répartit mieux la pression.
Attention également à ne pas surcharger la section en acier : un béton trop « plein de fer » se met mal en place, se compacte mal et perd en performance durable. Le bon compromis se situe dans un maillage suffisamment dense pour être efficace, mais laissant assez de place au béton pour enrober correctement chaque barre. C’est là tout l’art du dimensionnement, qui permet d’éviter à la fois le sous-dimensionnement et le surdimensionnement évoqués précédemment.
Ancrage des armatures verticales dans la semelle de fondation
Sans un ancrage correct dans la semelle, même le meilleur ferraillage de mur de soutènement reste théorique. Les barres verticales principales doivent être solidement ancrées dans la fondation en formant soit des pattes de reprise, soit en étant continue avec les aciers de la semelle. L’objectif est d’assurer la continuité du moment fléchissant entre le voile et la semelle, comme si l’ensemble ne formait qu’une seule pièce monolithique.
L’Eurocode 2 définit des longueurs d’ancrage minimales lbd, fonction du diamètre de la barre, de la qualité du béton et du type d’adhérence. À titre indicatif, pour une barre HA20 dans un béton C25/30, la longueur d’ancrage peut dépasser 80 cm, voire plus selon les conditions de mise en œuvre. En pratique, ces longueurs se traduisent souvent par des crochets ou des « U » ancrés profondément dans la semelle, complétés par des cadres transversaux qui bloquent toute tentative de glissement.
On veillera aussi à ce que les attentes verticales soient positionnées exactement dans l’axe des alvéoles des blocs à bancher ou dans l’épaisseur du voile coffré. Un mauvais positionnement des aciers dans la semelle se paye cash au moment du montage : barres excentrées, percements intempestifs des blocs, réduction d’enrobage, autant de défauts qui fragilisent la liaison mur-fondation. D’où l’importance de tracer précisément sur chantier et de contrôler les distances avant coulage.
Armatures de répartition horizontales : pourcentage minimal de 0,2%
Les armatures horizontales, souvent appelées aciers de répartition, ne doivent jamais être considérées comme accessoires. Elles participent au comportement global du mur de soutènement en béton armé en reprenant les efforts secondaires (température, retrait, contraintes locales) et en maintenant les barres verticales en position. L’Eurocode 2 impose un pourcentage minimal d’armature transversale, généralement de l’ordre de 0,2% de la section de béton pour les zones tendues.
En pratique, ce ferraillage horizontal se traduit par des barres HA8 ou HA10 disposées tous les 15 à 25 cm en hauteur, sur la totalité de l’épaisseur du voile ou en nappes. Dans un mur de 2 à 3 m de haut, on obtient ainsi un véritable treillis tridimensionnel qui solidarise le béton armé. Cette « toile d’araignée » métallique limite la concentration des fissures verticales et répartit les efforts dus aux charges ponctuelles, aux barbacanes ou aux défauts locaux de compactage.
Pour un mur exposé à l’eau et au gel, respecter ce pourcentage minimal d’armatures de répartition constitue une garantie supplémentaire de durabilité. Vous réduisez le risque de fissures larges et profondes, donc d’infiltration vers les aciers. Là encore, le surcoût en acier est marginal par rapport au bénéfice en termes de longévité de l’ouvrage.
Ferraillage spécifique des zones critiques et reprises de bétonnage
Au-delà du dimensionnement global, certaines zones d’un mur de soutènement exigent une attention toute particulière en matière de ferraillage. Il s’agit des parties où les efforts se concentrent ou où la continuité du béton est interrompue : talon de la semelle, joints de construction, percements pour barbacanes, reprises de bétonnage. C’est souvent là que naissent les pathologies, fissures et infiltrations si le ferraillage n’a pas été pensé dans le détail.
Renforcement du talon de fondation avec armatures en épingle
Le talon de la semelle, partie située côté terrain, joue un rôle de contrepoids essentiel pour éviter le basculement du mur. Sous l’effet combiné du poids des terres et de la poussée latérale, cette zone est soumise à des moments de flexion complexes et à des efforts de poinçonnement. Pour sécuriser cette interface critique, on met en place un ferraillage spécifique sous forme d’armatures en épingle ou en « U » renversés.
Ces barres, généralement en HA10 à HA16, viennent relier le voile vertical au talon de la semelle, créant une sorte de cramponnage profond dans le béton. On les dispose à intervalles réguliers (par exemple tous les 25 à 40 cm), avec une longueur de branche suffisante pour respecter les longueurs d’ancrage. Imaginez ces épingles comme des agrafes géantes qui empêchent le mur de se « décoller » de sa fondation, même sous des sollicitations extrêmes.
Dans certains cas, notamment pour des hauteurs importantes ou des sols médiocres, l’ingénieur peut prescrire un renfort supplémentaire par des barres inclinées ou des nappe d’armatures supplémentaires dans le talon. L’objectif est de répartir les efforts de flexion et de cisaillement sur une plus grande surface de béton, afin de limiter les risques de fissuration en sous-face de semelle.
Traitement des joints de construction avec barres de liaison HA12
Sur un chantier réel, il est rare de pouvoir tout couler en une seule fois. Les reprises de bétonnage entre la semelle et le mur, ou entre deux phases de coulage du voile, créent des joints de construction potentiels points faibles de l’ouvrage. Pour garantir la continuité du ferraillage de mur de soutènement, on met en place des barres de liaison traversant ces plans de joint.
On utilise fréquemment des barres HA12, HA14 ou HA16, disposées perpendiculairement au plan de reprise, avec une longueur de chaque côté suffisante pour assurer un ancrage conforme à l’Eurocode 2. Avant le deuxième coulage, la surface de béton existante est soigneusement grattée, nettoyée et parfois traitée avec une barbotine d’accrochage pour améliorer l’adhérence. Les barres de liaison fonctionnent alors comme des ponts métalliques qui relient intimement les deux phases de bétonnage.
Vous l’aurez remarqué : un joint mal traité se voit souvent à l’œil nu après quelques années, sous forme de fissure rectiligne et d’infiltrations. Inversement, un joint correctement armé et préparé devient quasiment indétectable à long terme, le mur de soutènement se comportant comme un bloc monolithique. Ne négligez donc pas ce poste, même s’il peut sembler secondaire lors de la planification du chantier.
Ferraillage des barbacanes et évacuations d’eau : cadres de renfort
Les barbacanes, indispensables pour évacuer l’eau derrière le mur, introduisent des discontinuités locales dans la paroi en béton armé. Chaque percement crée une zone de faiblesse potentielle, où les contraintes se concentrent autour du trou. Pour éviter la formation de fissures radiales ou de cônes de rupture, il est nécessaire de renforcer systématiquement le pourtour de ces ouvertures par des cadres de renfort.
Ces cadres, réalisés en HA8 ou HA10, entourent la barbacane et se lient aux armatures principales verticales et horizontales. Ils fonctionnent comme le cerclage d’une fenêtre dans un mur porteur : ils redistribuent localement les efforts et empêchent le béton de se fissurer en étoile autour de l’ouverture. On prévoit généralement un cadre supérieur et inférieur, complétés par deux barres verticales qui ferment le contour de la réservation.
En pratique, le plan de ferraillage de mur de soutènement doit indiquer précisément l’emplacement des barbacanes (altimétrie, entraxe) et le détail des renforts associés. L’objectif est que le coffreur et le ferrailleur puissent positionner les aciers de renfort avant le coulage, sans improvisation. Un mur bien drainé mais mal renforcé autour de ses évacuations d’eau restera une source de pathologies à moyen terme.
Mise en œuvre technique et normes de pose des aciers
Un ferraillage de mur de soutènement parfaitement calculé peut échouer si la mise en œuvre sur le chantier ne respecte pas les règles de l’art. Positionnement des barres, enrobage, ligatures, propreté du support, phasage de bétonnage : chaque détail compte pour que la structure finale corresponde réellement à ce qui a été prévu par l’ingénieur. C’est pourquoi l’Eurocode 2 et les DTU associés fixent un ensemble de prescriptions de pose à respecter strictement.
En premier lieu, l’enrobage minimal des aciers doit être garanti en toute circonstance. Pour un mur en contact avec la terre et soumis à l’humidité, on vise généralement 4 à 5 cm d’enrobage, mesurés à partir de la surface extérieure du béton jusqu’à la face des barres. L’utilisation de cales d’enrobage en plastique ou en béton est impérative : poser les aciers directement au fond de fouille ou sur la terre est une erreur fréquente qui conduit à une corrosion rapide et à l’éclatement du béton.
Ensuite, toutes les intersections d’armatures doivent être ligaturées avec du fil de fer recuit, afin de garantir la stabilité de la cage pendant le coulage. Souder les aciers de construction est proscrit, car cela modifie localement leurs propriétés mécaniques et crée des points de faiblesse. Les recouvrements entre barres droites doivent respecter la fameuse règle des 50 fois le diamètre (ou la longueur de recouvrement l0 prescrite par la note de calcul), avec des ligatures régulières pour que les deux barres travaillent comme un seul élément.
Enfin, la propreté et la préparation du support influent directement sur l’adhérence béton-acier. Les barres doivent être exemptes de graisse, de peinture ou de rouille épaisse ; une légère patine de rouille superficielle n’est en revanche pas problématique. Avant coulage, le coffrage est inspecté, les distances d’enrobage sont vérifiées, et les éventuelles réservations (barbacanes, gaines) sont calées fermement. C’est à ce prix que le comportement réel du mur de soutènement se rapprochera fidèlement des hypothèses prises au calcul.
Pathologies liées au ferraillage insuffisant et solutions correctives
Les désordres observés sur les murs de soutènement sont très souvent liés à un ferraillage inadapté : section insuffisante, mauvais positionnement, absence de renforts locaux ou recouvrements trop courts. Les symptômes apparaissent parfois lentement, sous forme de fines fissures et de légers dévers, ou brutalement après un épisode pluvieux intense. Comprendre ces pathologies permet d’éviter de les reproduire, mais aussi de choisir les bonnes techniques de réparation lorsqu’il est encore temps d’agir.
La première alerte est généralement l’apparition de fissures verticales ou inclinées, concentrées en pied de mur ou au droit des barbacanes. Elles traduisent une flexion excessive et un dépassement des contraintes admissibles dans le béton ou l’acier. Viennent ensuite les déformations globales : bombement, dévers vers l’aval, ouverture de la jonction mur/semelle. Dans les cas les plus graves, une rotation brutale ou un glissement de l’ouvrage peut survenir, emportant avec lui les terres et les aménagements situés en amont.
Lorsque le diagnostic met en évidence un ferraillage de mur de soutènement insuffisant mais que la structure reste globalement stable, plusieurs solutions correctives existent. On peut par exemple réaliser des contreforts en béton armé rapportés à l’aval, solidarisés à la semelle existante par des chevilles et des barres d’ancrage. Une autre technique consiste à créer un voile bétonné supplémentaire côté terrain, relié au mur existant par des connecteurs métalliques, pour augmenter la section résistante et redistribuer les efforts.
Dans tous les cas, ces renforcements doivent être étudiés par un bureau d’études spécialisé, qui vérifiera également le drainage, la qualité du sol de fondation et la stabilité globale de l’ouvrage. Si le mur présente déjà des signes avancés de rupture (fissures ouvertes, déplacements importants), la démolition et la reconstruction selon les règles de l’art s’avèrent souvent plus économiques et plus sûres à long terme que des réparations ponctuelles hasardeuses.
Contrôle qualité et réception des ouvrages ferraillés
Pour qu’un mur de soutènement soit réellement durable, le contrôle qualité ne peut pas se limiter au simple respect des délais et du volume de béton coulé. La phase de ferraillage, souvent perçue comme un travail de préparation, doit faire l’objet d’une attention particulière au moment de la réception de l’ouvrage avant bétonnage. C’est littéralement à ce stade que se joue la résistance future du mur, bien plus qu’au moment où le béton arrive sur chantier.
Une bonne pratique consiste à organiser une visite de contrôle dédiée, en présence du maître d’œuvre, du bureau d’études et de l’entreprise, avant de refermer les coffrages. On vérifie alors point par point : conformité des diamètres et des espacements d’armatures par rapport aux plans, respect des enrobages, qualité des recouvrements, présence des renforts locaux (talon, barbacanes, joints), bon calage des attentes verticales. Des photos datées sont souvent prises pour constituer un dossier de suivi, utile en cas de litige ou pour la maintenance future.
Sur les chantiers les plus sensibles, des contrôles complémentaires peuvent être mis en place : traçabilité des aciers (certificats matière), vérification aléatoire des pliages et des longueurs d’ancrage, voire inspection par un contrôleur technique indépendant. Après coulage, des essais sur béton (écrasement d’éprouvettes) viennent compléter ce dispositif, mais ils ne compensent jamais un ferraillage mal posé. Vous l’aurez compris : la réception du ferraillage de mur de soutènement est un jalon clé, qui conditionne la sécurité de l’ouvrage sur plusieurs décennies.
En tant que maître d’ouvrage, même si vous déléguez cette partie technique, il est essentiel de vous assurer que ces contrôles sont bien prévus au contrat et effectivement réalisés sur le terrain. Un mur de soutènement bien ferraillé, c’est avant tout un mur dont le ferraillage a été vu, vérifié et validé avant de disparaître à jamais dans le béton.
