Le busage de fossé représente une intervention technique complexe qui nécessite une approche rigoureuse pour respecter les normes environnementales et hydrauliques en vigueur. Cette opération, consistant à installer des conduites pour canaliser l’écoulement des eaux pluviales tout en permettant le passage au-dessus du fossé, s’inscrit dans un cadre réglementaire strict. Les enjeux dépassent la simple commodité d’accès : ils touchent à la gestion durable des eaux, à la préservation des écosystèmes aquatiques et à la sécurité hydraulique du territoire.
La réalisation d’un busage conforme exige une expertise technique approfondie combinée à une parfaite connaissance des obligations légales. Chaque projet doit tenir compte des spécificités hydrogéologiques locales, des contraintes environnementales et des prescriptions administratives. L’approche méthodologique intègre désormais les défis du changement climatique, avec des épisodes pluvieux de plus en plus intenses qui sollicitent davantage les infrastructures de drainage.
Cadre réglementaire et obligations légales pour le busage de fossé selon le code de l’environnement
Le busage de fossé s’inscrit dans un environnement juridique complexe dominé par le Code de l’environnement et ses décrets d’application. La loi sur l’eau et les milieux aquatiques de 2006 a renforcé les exigences de protection des cours d’eau et zones humides, impactant directement les projets de busage. Selon l’article L214-1 du Code de l’environnement, toute installation susceptible de modifier le régime des eaux doit faire l’objet d’une procédure administrative spécifique.
Les projets de busage relèvent généralement de la nomenclature des installations, ouvrages, travaux et activités (IOTA) sous la rubrique 3.1.2.0 relative aux installations modifiant le profil en long ou en travers d’un cours d’eau. Cette classification détermine si le projet nécessite une simple déclaration ou une autorisation environnementale complète, selon l’ampleur des modifications envisagées.
Déclaration préalable en mairie et autorisation GEMAPI
La compétence de gestion des milieux aquatiques et prévention des inondations (GEMAPI) attribuée aux collectivités territoriales depuis 2018 modifie l’approche administrative des projets de busage. Les établissements publics de coopération intercommunale à fiscalité propre exercent désormais cette compétence, centralisant l’instruction des dossiers liés à la gestion des eaux pluviales.
La déclaration préalable en mairie constitue l’étape initiale obligatoire, même pour les busages de faible envergure. Ce document doit préciser les caractéristiques techniques du projet, les débits concernés, et démontrer l’absence d’impact négatif sur l’écoulement naturel des eaux. Les services instructeurs vérifient la compatibilité avec les documents d’urbanisme locaux et les schémas directeurs d’aménagement.
Respect des zones natura 2000 et arrêtés de protection de biotope
Les projets de busage situés dans ou à proximité de zones Natura 2000 font l’objet d’une attention particulière. L’évaluation des incidences environnementales devient obligatoire dès lors que le projet est susceptible d’affecter un site d’importance communautaire. Cette procédure, régie par l’article R414-19 du Code de l’environnement, nécessite une analyse approfondie des impacts sur les habitats et espèces protégés.
En dehors des sites Natura 2000, les arrêtés de protection de biotope, les zones humides inventoriées (ZNIEFF, zones RAMSAR) ou les corridors écologiques identifiés dans les documents d’urbanisme imposent également des contraintes fortes. Un busage situé dans ces périmètres doit démontrer qu’il ne réduit pas la continuité écologique ni la capacité auto-épuratrice du fossé. En pratique, cela se traduit souvent par des prescriptions de longueur maximale de busage, de maintien de tronçons à ciel ouvert, voire par l’exigence de solutions alternatives comme les noues ou les bassins de rétention.
Conformité aux SAGE et SDAGE pour la gestion des eaux pluviales
Au-delà du Code de l’environnement, un busage de fossé doit être compatible avec les documents de planification de l’eau que sont les SDAGE (schémas directeurs d’aménagement et de gestion des eaux) à l’échelle des grands bassins, et les SAGE (schémas d’aménagement et de gestion des eaux) à l’échelle locale. Ces documents définissent les objectifs de qualité, de quantité et de prévention des inondations, ainsi que les principes de gestion des eaux pluviales. Un projet de busage qui augmenterait significativement le ruissellement ou les débits de pointe peut être jugé non conforme à ces objectifs.
Concrètement, les SAGE et SDAGE encouragent la désimperméabilisation et l’infiltration à la source plutôt que la simple canalisation des eaux. Lors de l’instruction d’un dossier de busage, les services GEMAPI vérifient donc si le projet prévoit des dispositifs compensatoires : bassins de rétention, fossés végétalisés en amont, surfaces perméables. Vous l’aurez compris : il ne s’agit plus seulement de « faire passer l’eau », mais de l’intégrer dans une stratégie globale de gestion durable des eaux pluviales.
Dans les zones urbaines denses, ces schémas imposent également des débits de rejet maximum vers le réseau pluvial, exprimés en litres par seconde et par hectare. Un busage de fossé raccordé à ce réseau ne peut donc pas être dimensionné isolément : il doit s’inscrire dans ces plafonds, sous peine de surcharge du système aval et de non-conformité réglementaire.
Application du règlement d’assainissement communal
Le règlement d’assainissement communal ou intercommunal complète ce cadre en précisant les règles applicables à la collecte des eaux usées et pluviales. Il fixe notamment les conditions de raccordement au réseau, les diamètres minimaux, les matériaux autorisés et, de plus en plus souvent, les prescriptions relatives au busage de fossés en façade de propriété. Avant de déposer un dossier, il est donc indispensable de consulter ce document, souvent disponible sur le site de la commune ou du syndicat d’assainissement.
Vous y trouverez par exemple l’obligation de respecter un diamètre minimal de 300 ou 400 mm pour toute buse sous accès carrossable, l’interdiction de certains matériaux (PVC assainissement léger, tuyaux non normés) ou l’exigence de regards de visite à intervalles réguliers. Le règlement précise aussi qui a la charge de l’entretien du tronçon busé : dans la majorité des cas, il s’agit du propriétaire riverain, même si l’ouvrage se situe sur le domaine public.
Enfin, ce règlement d’assainissement peut renvoyer à des prescriptions techniques détaillées (pente minimale, épaisseur de remblai, classe de résistance des buses) qui conditionnent la validation de votre projet. Ne pas les respecter, c’est prendre le risque de voir l’ouvrage refusé à la réception ou, pire, de devoir le déposer et le reconstruire à vos frais en cas de dysfonctionnement impactant le réseau pluvial communal.
Dimensionnement hydraulique et calculs de débit selon la méthode rationnelle
Une fois le cadre réglementaire clarifié, la conformité d’un busage passe par un dimensionnement hydraulique rigoureux. Il ne s’agit pas de « choisir un diamètre au feeling », mais de calculer la section nécessaire pour évacuer les débits de crue visés, en tenant compte de l’urbanisation croissante et du changement climatique. La méthode rationnelle, largement utilisée pour les petits bassins versants (généralement < 200 ha), offre un cadre simple et robuste pour estimer le débit de pointe.
Cette méthode repose sur la formule Q = C × I × A, où Q est le débit maximal (en m³/s), C le coefficient de ruissellement adimensionnel, I l’intensité de pluie (en mm/h) pour une période de retour donnée, et A la surface du bassin versant (en hectares). En combinant cette estimation avec la formule de Manning-Strickler, il devient possible de déterminer la section de buse minimale garantissant un écoulement gravitaire sans débordement pour un épisode pluvieux décennal ou centennal.
Détermination du coefficient de ruissellement par type de sol
Le coefficient de ruissellement C traduit la part de la pluie qui ne s’infiltre pas et se transforme en écoulement superficiel. Plus un sol est imperméable (bitume, béton, sols argileux saturés), plus ce coefficient est élevé. Il est donc crucial de caractériser précisément l’occupation du sol et sa perméabilité au sein du bassin versant contribuant au fossé busé. À défaut, vous risquez un sous-dimensionnement chronique de votre busage.
À titre indicatif, on retient généralement des valeurs de C comprises entre 0,05 et 0,20 pour des sols naturels perméables (prairies, boisements), autour de 0,30 à 0,60 pour des zones semi-urbaines (jardins, voiries peu imperméabilisées), et jusqu’à 0,80 voire 0,95 pour des surfaces fortement imperméabilisées (zones industrielles, parkings, centres-villes). Quand un bassin versant mélange plusieurs types d’occupation, on calcule un coefficient moyen pondéré par les surfaces de chaque catégorie.
Une façon simple d’appréhender ce coefficient consiste à le comparer à une éponge plus ou moins saturée : un sol forestier agit comme une éponge neuve qui absorbe la majorité de l’eau, tandis qu’un parking bitumé se comporte comme une table en verre sur laquelle presque toute la pluie ruisselle. Si vous hésitez entre deux valeurs de C, mieux vaut retenir la plus défavorable : dans un contexte de pluies extrêmes plus fréquentes, une marge de sécurité est loin d’être superflue.
Calcul de la section minimale avec la formule de Manning-Strickler
Une fois le débit de pointe estimé par la méthode rationnelle, la question centrale devient : « Quelle section de buse faut-il pour évacuer ce débit sans mise en charge excessive ? ». C’est là qu’intervient la formule de Manning-Strickler, qui relie le débit à la section, à la pente et à la rugosité de la conduite : Q = K × S × R2/3 × I1/2. K est le coefficient de rugosité (en m1/3/s), S la section mouillée (en m²), R le rayon hydraulique (S/P, en m) et I la pente longitudinale (adimensionnelle).
Les valeurs de K typiques sont de l’ordre de 80 à 90 pour des buses en béton lisse en bon état, de 90 à 110 pour des conduites PVC ou PEHD à paroi intérieure lisse, et peuvent descendre à 50–60 pour des conduites anciennes encrassées. En pratique, on travaille souvent à l’envers : à partir de Q et de la pente disponible, on teste plusieurs diamètres normalisés (DN 300, 400, 500, etc.) jusqu’à trouver celui qui permet d’évacuer le débit avec un régime gravitaire, en conservant une marge de sécurité.
Pour un fossé busé de courte longueur, une pente de 1 à 2 % est généralement retenue pour maintenir un écoulement auto-curant (vitesse suffisante pour limiter le dépôt de sédiments). Si la pente naturelle du terrain est plus faible, il peut être nécessaire d’augmenter légèrement le diamètre de la buse, ou d’envisager des dispositifs complémentaires (regards de chute, ouvrage de dissipation) pour garantir à la fois la capacité hydraulique et la stabilité des ouvrages en aval.
Évaluation des débits de pointe décennale et centennale
La conformité d’un busage ne s’évalue pas uniquement à l’aune des pluies ordinaires. Les référentiels actuels, en particulier dans les zones exposées aux inondations, imposent souvent de vérifier le comportement de l’ouvrage pour des pluies de période de retour décennale (10 ans) et centennale (100 ans). La méthode rationnelle reste applicable, à condition de disposer de courbes intensité–durée–fréquence (IDF) à jour, fournies généralement par Météo-France ou par les services de bassin.
En pratique, on dimensionne fréquemment le busage pour écouler sans débordement la crue décennale, tout en vérifiant que la crue centennale peut être gérée par surverse contrôlée (débordement vers des zones d’expansion des crues, parcelles non bâties, fossés annexes). L’objectif n’est pas toujours d’absorber intégralement la crue centennale en conduite, mais de s’assurer que les trajectoires de débordement n’aggravent pas la situation en aval. Un busage qui se comporte comme un « étranglement » lors d’une crue majeure peut en effet amplifier les hauteurs d’eau localement.
Dans les petites opérations (accès individuel, busage de quelques mètres), ce niveau d’analyse peut paraître ambitieux. Pourtant, les retours d’expérience d’inondations récentes montrent que les ouvrages les plus modestes peuvent jouer un rôle déterminant dans la formation de zones de surverse ou de poches d’eau. Un dimensionnement un peu plus généreux, assorti d’une réflexion sur les cheminements de crue, reste donc une bonne pratique, même pour un projet de busage a priori simple.
Prise en compte du temps de concentration et de l’intensité pluviométrique
La méthode rationnelle repose sur l’hypothèse que le débit de pointe est atteint lorsque toute la surface du bassin contribue simultanément à l’écoulement. Ce moment correspond au temps de concentration, c’est-à-dire le temps nécessaire à une goutte d’eau tombée au point le plus éloigné du bassin pour atteindre la section de calcul. Estimer ce temps est indispensable pour choisir la durée de pluie pertinente sur les courbes IDF, et donc l’intensité pluviométrique à utiliser dans le calcul.
Plusieurs formules empiriques existent (Kerby, Kirpich, Giandotti, etc.), fondées sur la longueur maximale d’écoulement, la pente moyenne et parfois le type de sol. Pour un petit bassin rural, le temps de concentration peut aller de quelques minutes à plusieurs dizaines de minutes. Plus ce temps est court, plus l’intensité de pluie prise en compte est élevée, ce qui augmente le débit calculé et donc la section de buse requise. À l’inverse, un long temps de concentration conduit à des intensités moyennes plus faibles.
On peut comparer ce phénomène à la différence entre une averse brutale sur un toit de petite maison et une pluie longue sur un grand bassin versant : dans le premier cas, tout l’écoulement arrive presque en même temps, créant un pic très élevé ; dans le second, les contributions sont étalées dans le temps. Pour un busage de fossé, souvent associé à des bassins de petite taille, il est donc prudent de considérer des temps de concentration relativement courts, et donc des intensités de pluie élevées, surtout dans les zones sujettes aux orages violents.
Sélection et mise en œuvre des matériaux de busage normalisés
Une fois la section et le diamètre de buse déterminés, reste à choisir les matériaux de busage adaptés et conformes aux normes en vigueur. Ce choix ne se résume pas à une question de coût : il engage la durabilité de l’ouvrage, sa résistance mécanique aux charges (circulation, remblai) et sa tenue face aux agents chimiques ou au gel. Les normes européennes et françaises précisent les classes de résistance, les méthodes d’essai et les conditions de marquage des produits utilisés pour le busage de fossés.
Dans la majorité des projets, trois grandes familles de matériaux sont envisagées : les buses en béton armé, les canalisations en PVC-U structurées pour l’assainissement gravitaire, et les systèmes PEHD corrugués à double paroi. Chacun présente des avantages et des limites selon la configuration du terrain, les charges roulantes attendues et les prescriptions des règlements de voirie ou d’assainissement. Le point commun reste l’exigence de recourir à des produits certifiés, assortis de fiches techniques et, si possible, d’un marquage NF ou équivalent.
Buses béton armé classe 135A selon NF EN 1916
Les buses en béton armé restent la solution de référence pour les busages soumis à de fortes charges mécaniques, notamment sous voiries circulées par des poids lourds ou des engins agricoles. La norme NF EN 1916 définit les exigences applicables aux tuyaux en béton renforcé, tandis que la classe 135A renvoie à une résistance mécanique et une étanchéité adaptées aux réseaux d’assainissement gravitaire. En choisissant des buses marquées conformément à cette norme, vous bénéficiez d’un niveau de performance documenté et vérifiable.
Le béton armé présente une excellente résistance aux chocs, au poinçonnement et au gel-dégel, à condition de respecter les règles de mise en œuvre (lit de pose, remblai homogène, couverture minimale). Son principal inconvénient réside dans son poids, qui nécessite l’emploi d’engins de levage et rend délicates les opérations de pose en site contraint. Pour autant, sur un accès carrossable à fort trafic, ce matériau demeure souvent la solution la plus pérenne, avec des durées de vie dépassant fréquemment les 50 ans en conditions normales d’exploitation.
Canalisations PVC-U SN8 conformes à la norme NF EN 1401
Pour les busages de fossés de moindre sollicitation mécanique, les canalisations en PVC-U (polychlorure de vinyle non plastifié) constituent une alternative intéressante. La norme NF EN 1401 encadre les tubes et raccords en PVC-U destinés aux réseaux d’évacuation enterrés sans pression, avec différentes classes de rigidité annulaire. La classe SN8, fréquemment préconisée pour les ouvrages enterrés sous voirie légère, garantit une résistance suffisante à l’écrasement, sous réserve d’un remblaiement soigné.
Le PVC-U offre une paroi intérieure lisse, favorable à un bon écoulement et limitant les dépôts, ainsi qu’une excellente résistance à la corrosion chimique. Sa légèreté facilite considérablement la manutention et la pose, notamment sur de petits chantiers en auto-construction. En revanche, de nombreux règlements de voirie interdisent encore l’usage de simples tuyaux « assainissement domestique » sous accès carrossables, et exigent soit du béton, soit des systèmes PEHD structurés. Avant de retenir le PVC, il est donc impératif de vérifier les prescriptions locales et de choisir des tubes spécifiquement conçus pour un usage enterré sous charge.
Systèmes PEHD corrugué double paroi pour charges lourdes
Les conduites en PEHD (polyéthylène haute densité) à double paroi corruguée se sont imposées ces dernières années comme une solution performante pour le busage de fossés, en particulier lorsque l’on recherche un compromis entre robustesse et facilité de pose. La paroi extérieure annelée confère une grande rigidité annulaire, tandis que la paroi intérieure lisse favorise un écoulement hydraulique performant. De nombreux fabricants proposent des gammes SN8 ou supérieures, spécialement conçues pour les charges lourdes sous voirie.
Comparées aux buses béton, ces conduites sont nettement plus légères, ce qui réduit les besoins en engins de levage et permet souvent à deux opérateurs de manipuler des barres de plusieurs mètres. Leur flexibilité contrôlée leur permet également de mieux s’adapter à de légères déformations du terrain sans fissuration. En revanche, elles imposent un remblaiment très soigné avec des matériaux granulaires appropriés, afin d’éviter toute ovalisation et de garantir la reprise homogène des charges. Là encore, le recours à des produits certifiés et accompagnés de notices de pose détaillées est un gage de durabilité.
Techniques d’assemblage par emboîtement et étanchéité
Quel que soit le matériau retenu, l’assemblage des éléments de busage doit garantir à la fois la continuité hydraulique et l’étanchéité vis-à-vis des entrées de fines. Des joints mal réalisés ou des emboîtements approximatifs peuvent conduire à des infiltrations de terre, à la création de vides sous la conduite et, à terme, à des affaissements en surface. Il est donc essentiel de respecter scrupuleusement les prescriptions du fabricant concernant les tolérances d’emboîtement, le type de joint et les lubrifiants éventuels à utiliser.
Les buses béton sont généralement munies d’emboîtements mâle/femelle à bout lisse ou à joint intégré. Dans le premier cas, un joint compressible ou un mortier spécifique est mis en œuvre au niveau de la jonction. Les systèmes PVC-U et PEHD recourent le plus souvent à des manchons ou joints à lèvre, dimensionnés pour maintenir l’étanchéité sous les déformations normales d’exploitation. Avant remblaiement, il est recommandé de contrôler visuellement chaque joint et, si possible, de procéder à un test d’écoulement à faible débit pour vérifier l’absence de fuites manifestes.

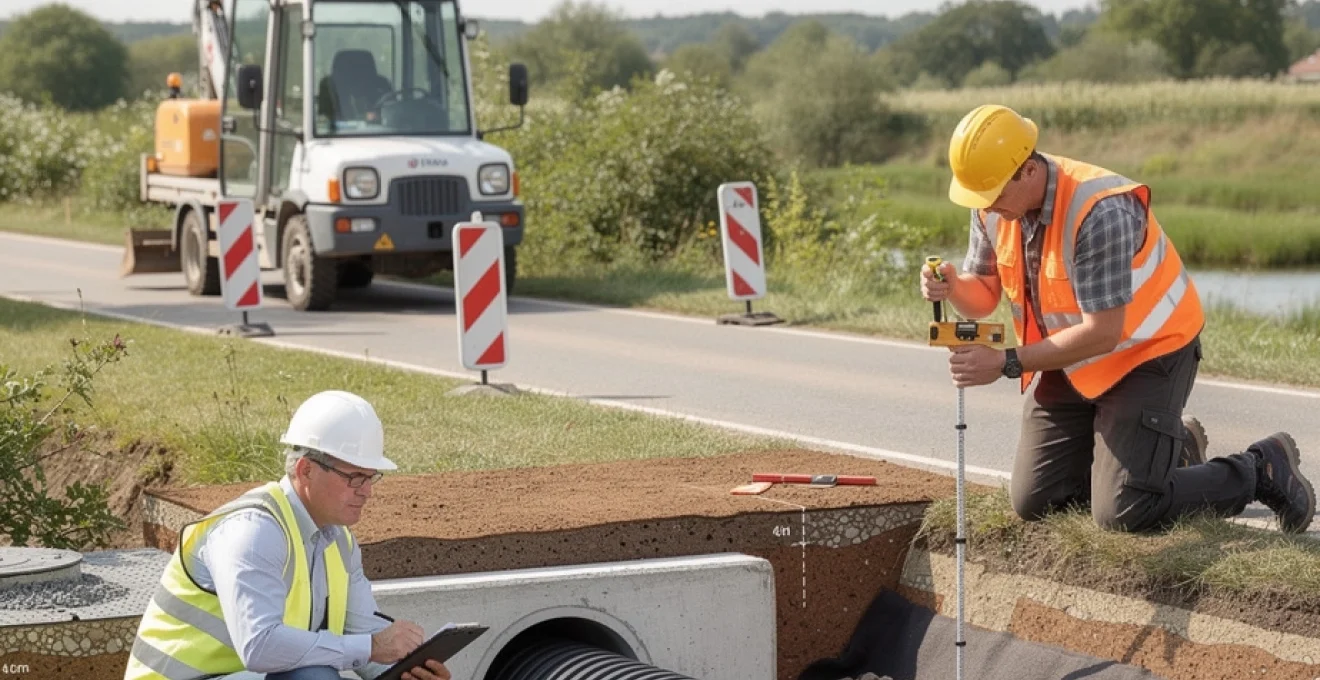

Techniques de terrassement et de pose pour l’installation du busage
La meilleure buse, correctement dimensionnée, ne donnera de bons résultats que si les opérations de terrassement et de pose sont menées avec rigueur. Trop de désordres (affaissements, fissurations, stagnations d’eau) trouvent leur origine non pas dans un mauvais choix de matériau, mais dans un lit de pose inadapté ou un remblaiement bâclé. On peut comparer la buse à une poutre et le remblai à ses appuis : si les appuis sont hétérogènes ou mal compactés, la poutre finira par se déformer.
La première étape consiste à réaliser une fouille aux dimensions adaptées, en respectant la pente longitudinale définie lors du dimensionnement hydraulique. Le fond de fouille doit être nivelé avec soin, débarrassé des éléments grossiers (blocs, racines) et, si nécessaire, renforcé par une couche de forme en matériau granulaire. Sur sols sensibles (argiles gonflantes, limons saturés), la pose d’un géotextile de séparation peut être prescrite pour éviter le mélange des matériaux et les remontées de fines dans le lit de pose.
Le lit de pose proprement dit est généralement constitué d’une couche de 10 à 15 cm de sable ou de gravier fin, soigneusement réglée et légèrement compactée. Cette assise permet de répartir les charges, de compenser les petites irrégularités du fond de fouille et de protéger la buse des poinçonnements. La conduite est ensuite posée, calée latéralement si besoin, puis entourée d’un matériau de remblai sélectionné (grave, sable stabilisé) mis en œuvre par couches successives de 20 à 30 cm avec compactage contrôlé.
La hauteur de recouvrement minimale au-dessus de la génératrice supérieure de la buse varie selon le matériau, le diamètre et les charges roulantes : on retient fréquemment 50 cm pour un accès à véhicules légers, et jusqu’à 1 m ou plus pour des charges lourdes. L’utilisation d’engins de compactage adaptés (plaque vibrante, pilonneuse) est indispensable pour éviter les tassements différentiels. Enfin, la surface de circulation (grave, enrobé, pavés) est réalisée une fois le remblai stabilisé, en veillant à assurer une pente transversale et longitudinale cohérente avec l’écoulement des eaux de surface vers les exutoires prévus.
Dispositifs de protection et d’entretien du système de busage
Un busage conforme ne s’arrête pas à la seule pose de la buse. Pour garantir sa pérennité et limiter les risques de dysfonctionnement, il est recommandé de prévoir des dispositifs de protection en entrée et en sortie, ainsi que des aménagements facilitant l’entretien. Sans ces précautions, même un ouvrage bien dimensionné peut se retrouver rapidement obstrué par des débris ou fragilisé par l’érosion locale des berges.
Les têtes de buse maçonnées (en béton ou en maçonnerie traditionnelle) stabilisent les abords de la conduite, évitent le ravinement au droit des sorties et améliorent la transition entre la conduite et le fossé à ciel ouvert. L’ajout de grilles ou de clapets en entrée permet de retenir les gros éléments (branches, déchets) et, le cas échéant, d’empêcher les remontées d’animaux. Il convient toutefois de choisir un maillage adapté pour ne pas multiplier les interventions de nettoyage après chaque averse.
Côté entretien, la mise en place de regards de visite à intervalles réguliers (tous les 15 à 25 m pour les ouvrages importants, à chaque changement de direction) facilite grandement les opérations de curage et d’inspection. Un simple accès ponctuel peut faire la différence entre un entretien préventif simple et une intervention lourde de type hydrocurage avec décaissement. Intégrer ces points d’accès dès la conception est donc un réflexe à adopter, même pour des busages de fossés de taille modeste.
Un programme d’entretien minimal devrait prévoir au moins une inspection annuelle visuelle des entrées, sorties et regards, complétée par un contrôle systématique après les épisodes pluvieux majeurs. Le retrait des dépôts grossiers, la vérification de l’état des têtes de buse et la détection précoce des affaissements en surface permettent de prolonger significativement la durée de vie de l’ouvrage et de limiter les interventions correctives coûteuses.
Contrôles de conformité et réception des travaux de busage
La dernière étape d’un projet de busage conforme consiste à formaliser le contrôle de l’ouvrage et, le cas échéant, sa réception par la collectivité ou le maître d’ouvrage. Cette phase est parfois négligée dans les petits projets particuliers, alors qu’elle conditionne la reconnaissance officielle de la conformité et clarifie les responsabilités futures en matière d’entretien et de réparation. Il est donc dans votre intérêt de la préparer avec autant de soin que les phases de conception et de pose.
Le contrôle de conformité porte, d’une part, sur les aspects administratifs : respect des prescriptions de l’arrêté d’autorisation ou de la déclaration, utilisation des matériaux prévus, maintien des caractéristiques de pente et de diamètre validées. D’autre part, il porte sur les aspects techniques : qualité des remblaiements, stabilité des têtes de buse, fonctionnement hydraulique constaté lors d’un test d’écoulement ou d’un épisode pluvieux. Des mesures ponctuelles de niveaux peuvent être réalisées pour vérifier la pente réelle du busage par rapport aux plans.
Dans le cadre d’un ouvrage réalisé sur domaine public ou affectant un fossé communal, un représentant de la collectivité (service technique, service GEMAPI) peut procéder à une visite sur site avant de délivrer un avis de conformité. Ce document, parfois annexé à la permission de voirie initiale, atteste que le busage est conforme aux exigences réglementaires et techniques, et précise les obligations d’entretien du propriétaire. En cas de non-conformité majeure (diamètre insuffisant, matériaux non autorisés, absence de dispositifs de protection), la collectivité peut exiger des travaux correctifs, voire la dépose de l’ouvrage.
Pour les projets privés plus simples, il est tout de même recommandé de conserver un dossier complet comprenant les plans de récolement, les fiches techniques des matériaux, les factures des entreprises et, le cas échéant, les rapports de contrôle. Ce dossier facilitera toute démarche ultérieure (vente du bien, litige de voisinage, sinistre couvert par l’assurance) et démontrera que le busage a été réalisé selon les règles de l’art et dans le respect du Code de l’environnement.
